Transformation (Fabrication) d’un Bouton lumineux normal en Bouton RGB

Bornes sur pied

[ Cet article est disponible en Anglais / This article is available in English ]

Comme vous pouvez le voir sur mon autre article, je suis en train de refaire une borne sur pied. Mais je voudrais mettre des boutons RGB, c’est a dire des boutons qui changent de couleur suivant les jeux, les émulateurs …
L’inconvénient c’est que les boutons RGB sont chers, très chers. Sur Smallcab le bouton RGB est a 9€90, alors qu’un bouton standard lumineux est a 1€98, ou 1€60 sur Amazon. Sur ma borne, il y a 27 boutons, ce qui fait 270€ si je les achete chez Smallcab …
Je vais vous montrer comment transformer un bouton standard en bouton RGB pour un minimum de coût.
Les boutons RGB peuvent être connectés sur des contrôleurs Led, comme par exemple un PACLED 64 USB (Smallcab.net ou Ultimarc.com) ou I-PAC Ultimate I/O (Ultimarc.com). Ensuite des applications comme ledblinky peuvent piloter les Led en fonction d’éventements, tous les bons FrontEnd d’emulateurs prennent en charge ledblinky .

Liste du matériel nécessaire :

Led RGB 4 broches Anode (Amazon : 13€ les 100 Leds)

Boutons standards lumineux (Smallcab ou Amazon:16€ les 10 boutons)

Connecteurs Dupont femelle (Amazon : pinces+connecteurs+1x4P Connecteurs Dupont femelle 21€ ou connecteurs uniquement si vous avez déjà la pince)

Gaine thermorétractable (Conrad.fr : 0€37/m soit 3€70 pour 10m)

Fil de câblage 0.20 mm² (Conrad.fr : 50m noir 5€77)

1 – Démontez complètement le bouton

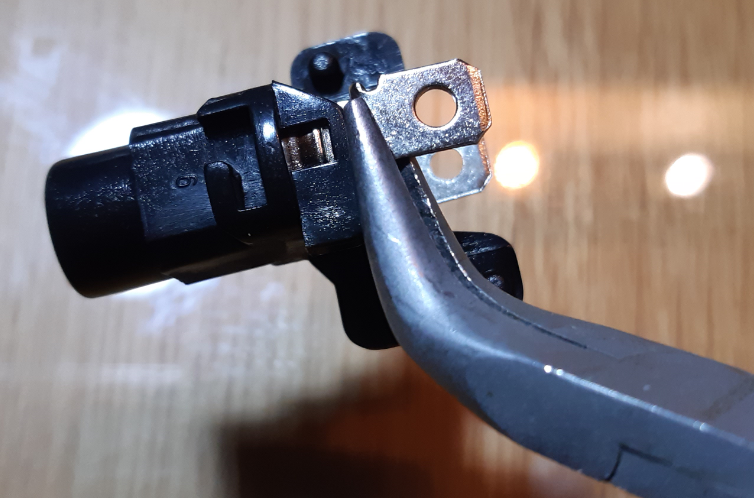

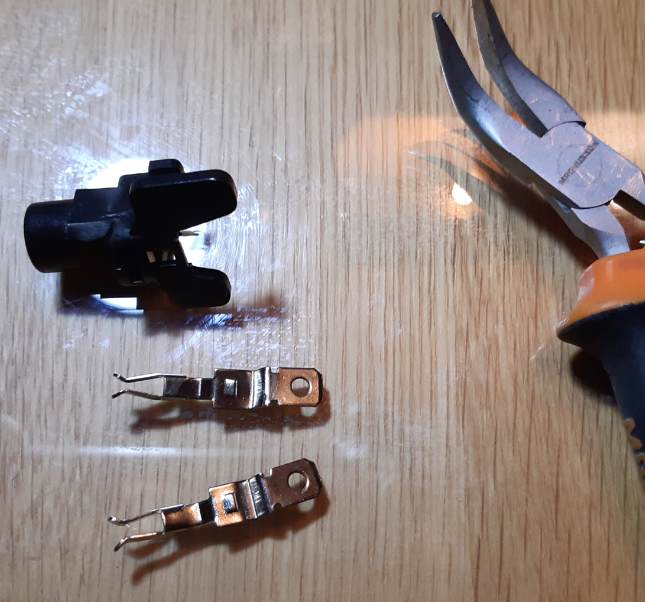

2 – Démontez le support de l’ampoule [F] en enlevant les 2 connecteurs

3 – Soudure de la Led RGB

  • La patte la plus longue de la Led correspond au +.
  • Courbez légèrement les 3 pattes les plus courtes, cela permet de repérer la patte (+) et les 3 autres pattes (Rouge, Vert et Bleu)

  • Les pattes sont légèrement trop longues, enlevez 5-8mm sur chaque patte.

  • Les pattes doivent mesurer environ 20mm
  • Sur la photos, les 3 pattes RGB ont été coupé

  • Il faut souder les 4 pattes de la Led RGB sur 4 fils d’environ 40cm.
  • Le plus important est de repérer le fil qui sur le + de la led, pour les autres ce n’est pas important. Vous n’êtes pas obligé de respecter les couleurs pour le moment.

  • Coupez 4 morceaux de gaine thermo d’environ 20 -22 mm, adaptez selon la longueur du fil a protéger.

  • Mettez les gaines sur les fils, au plus proche de la led

  • Chauffez la gaine au briquet ou avec une allumette.

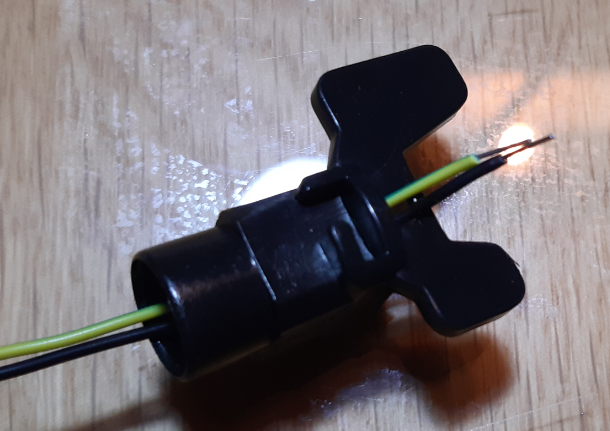

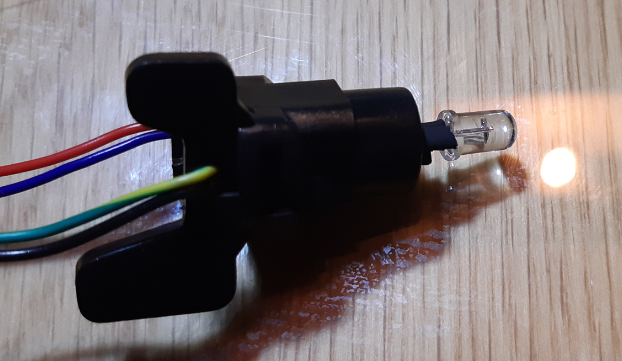

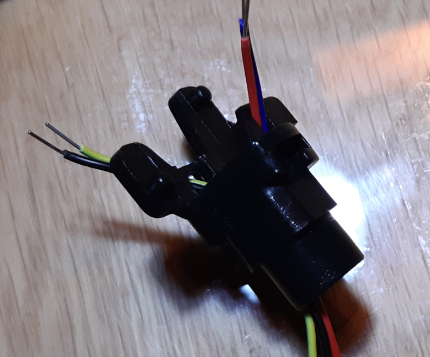

4 – Passez les fils dans le support en plastique [F]

  • Passez 2 fils dans chaque ouverture du support en plastique noir.
  • Assurez-vous que la Led soit bien enfoncée, elle doit dépasser le moins possible.

5 – Ajoutez le connecteur 4P

  • Dénuder les 4 fils sur 3 mm

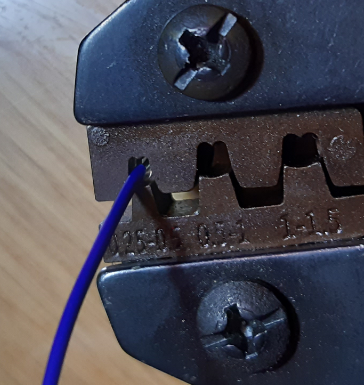

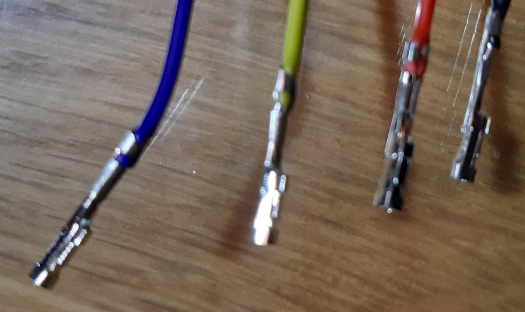

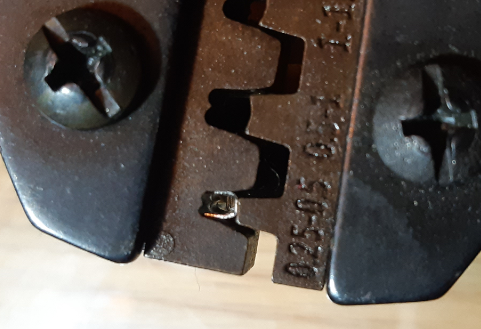

  • Fixer un connecteur métallique sur chaque extrémité de fil avec la pince à sertir.

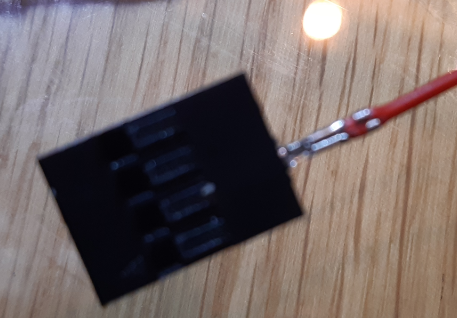

  • Attention, vérifier bien l’ordre des fils avant de les insérer dans le connecteur 4P noir.

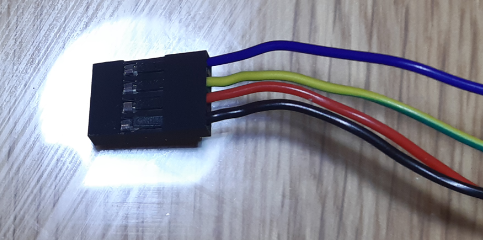

    • L’ordre correct est : (+) (ROUGE) (VERT) (BLEU)
    • Dans la section “soudure”, j’ai écrit qu’il n’est pas nécessaire de faire coïncider les couleur des fils avec la couleur de la LED, ce qui est important c’est de mettre les connecteurs métalliques dans le bon ordre dans le 4P (connecteur en plastique noir)
    • Vous devez obligatoirement tester la couleur, pour savoir si le fil correspond à la couleur ROUGE, VERT ou BLEU

6 – Diffusion de la lumière de la Led

Certaines Led ne diffusent pas la lumière de manière homogène dans le bouton. cela se traduit pas un halo lumineux, qui n’est pas très jolie. Pour lisser la lumière de la Led, vous pouvez utilisez du calque. J’ajoute 8 couches de calque, mais vous pouvez en mettre moins cela dépends de vos led.

  • Récupérez la petite capsule [B] en plastique qui se trouve a l’intérieur du bouton (voir étape 1)
  • Découpez une bande de calque, la largeur doit être légèrement plus grande que le bouton.

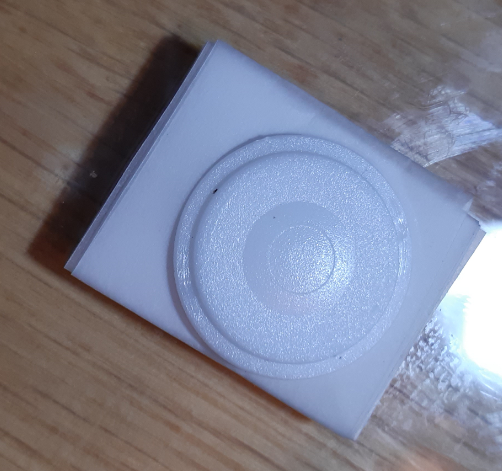

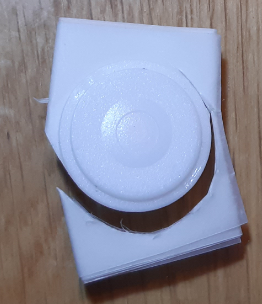

  • Découpez le calque en utilisant la capsule comme gabarit
  • Le calque doit être légèrement plus petit que le gabarit

  • Remettez la capsule [B] avec les calques dans le dessus du bouton [A]
  • Les calques sont entre le dessus du bouton [A] et la capsule [B]

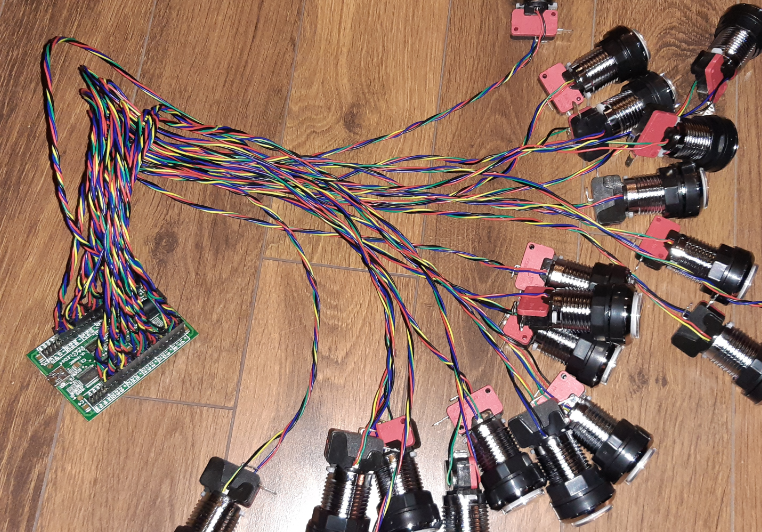

7 – Assemblez le tout
